DRAWING DATA
図面ダウンロード

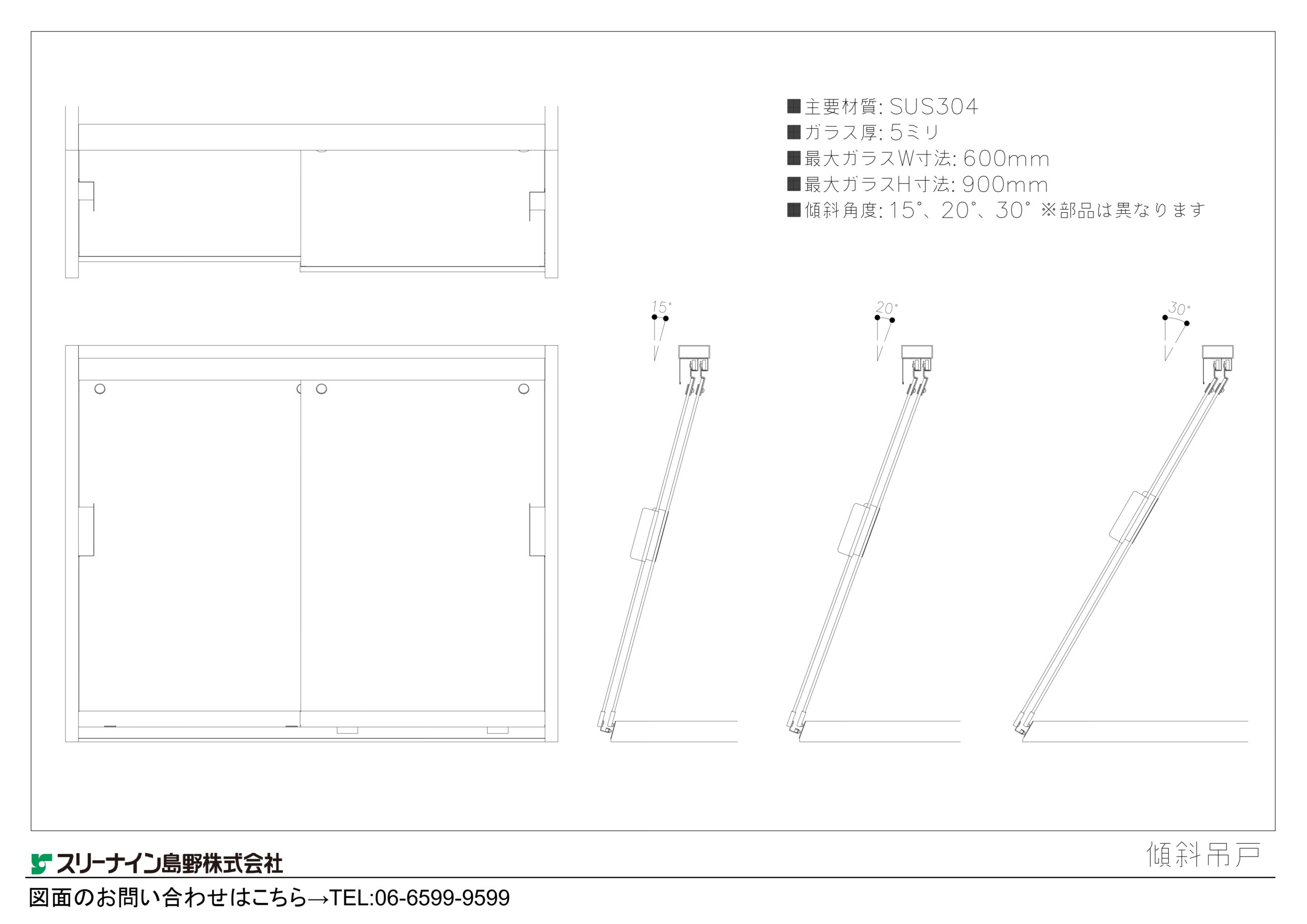

傾斜引き戸図面
設計する際の施工図および図面の制作時にご活用ください。
CADデータ（DXF）だけでなくPDF形式でもダウンロードいただくことが可能です。
特徴
この傾斜ケース対応の引戸システムは、子供やお年寄りでも中身が見やすい設計です。選べる傾斜角度は30°、20°、15°の3種類があり、商品展示に応じた調整が可能です。上吊タイプのためスムーズな操作が可能で、下レールもフラットなのでケース内の清掃が簡単に行えます。さらに、オープンケースに比べて保温・保冷効果が高く、衛生的に商品を保つことができます。
使用場所
スーパーマーケット / ショッピングモール：惣菜ケース
パン屋 / 弁当屋 / 惣菜屋：傾斜ケース
カフェ / 外食店舖：下げ台引き戸
図面をダウンロードいただく際の注意事項
- 図面データの内容は製品の改良等により、予告なく変更・改訂する場合があります。
- ダウンロードによって生じた損害について当社は一切の責任を負いかねます。
- 製品製造上の寸法公差がありますので、図面データ寸法が異なる場合があります。
- 図面データには簡略化している部分がございます。
- 図面の掲載内容は製品の在庫を保証するものではありません。
- 商品に関する限定された情報であることをあらかじめご了承ください。
